Conexiune flexibilă cu fir împletit de cupru cunoștințe din industria barelor de bare

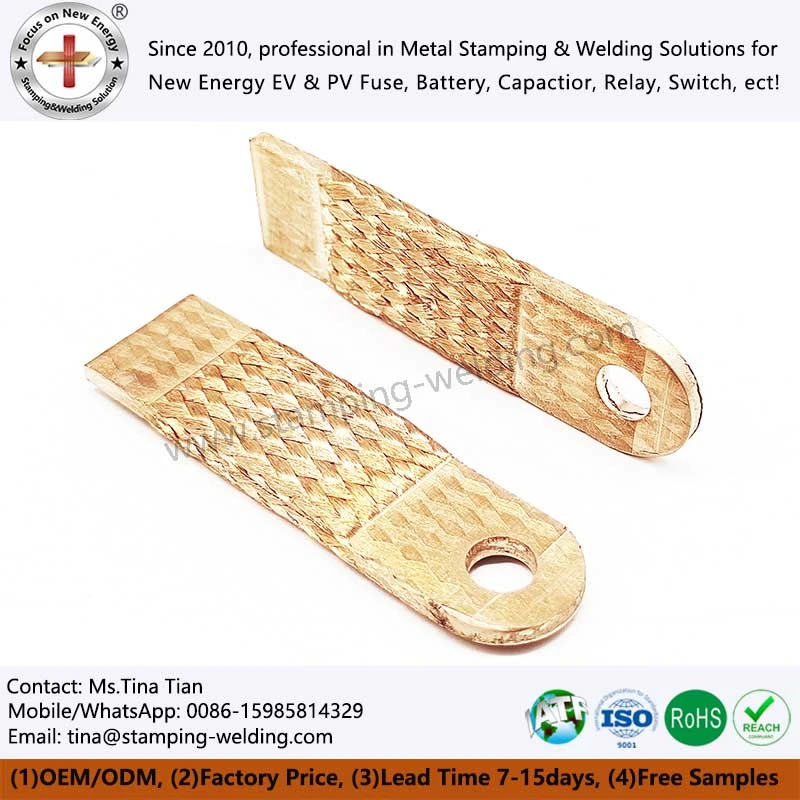

Sârmă împletită de cupru Busa de conectare flexibilă, cunoscută și sub denumirea de conexiune flexibilă a sârmei împletite de cupru, conexiunea flexibilă a centurii împletite de cupru etc. Este compus în principal din sârmă împletită de cupru de înaltă puritate, care este de obicei țesută cu mai multe fire de sârmă de cupru fină pentru a obține o bună flexibilitate și o mare zonă transversală conductoare. Cele două capete ale conexiunii sunt în general fixate cu terminale de cupru sau bare de cupru prin procese speciale (cum ar fi sertizare, sudare etc.) pentru a forma o interfață pentru instalare și conexiune. Partea de sârmă împletită din mijloc este utilizată ca corp principal al conexiunii flexibile pentru a obține conexiune conductivă flexibilă, care se poate adapta diferitelor spații de instalare și modificări de deplasare în timpul funcționării echipamentelor în condiții de lucru complexe.

(I) Selectarea materialelor
Selectați cupru de înaltă calitate cu un conținut de cupru de peste 99,9% ca materie primă. Cuprul are o conductivitate electrică excelentă, conductivitate termică și ductilitate și este foarte adecvat pentru a face bare de conectare flexibile. Diametrul firului de cupru folosit pentru țesut este de obicei între 0. 1 și 0. 3 mm. Combinația de mai multe fire de sârmă de cupru poate asigura o conductivitate suficientă și o bună flexibilitate a firului împletit.

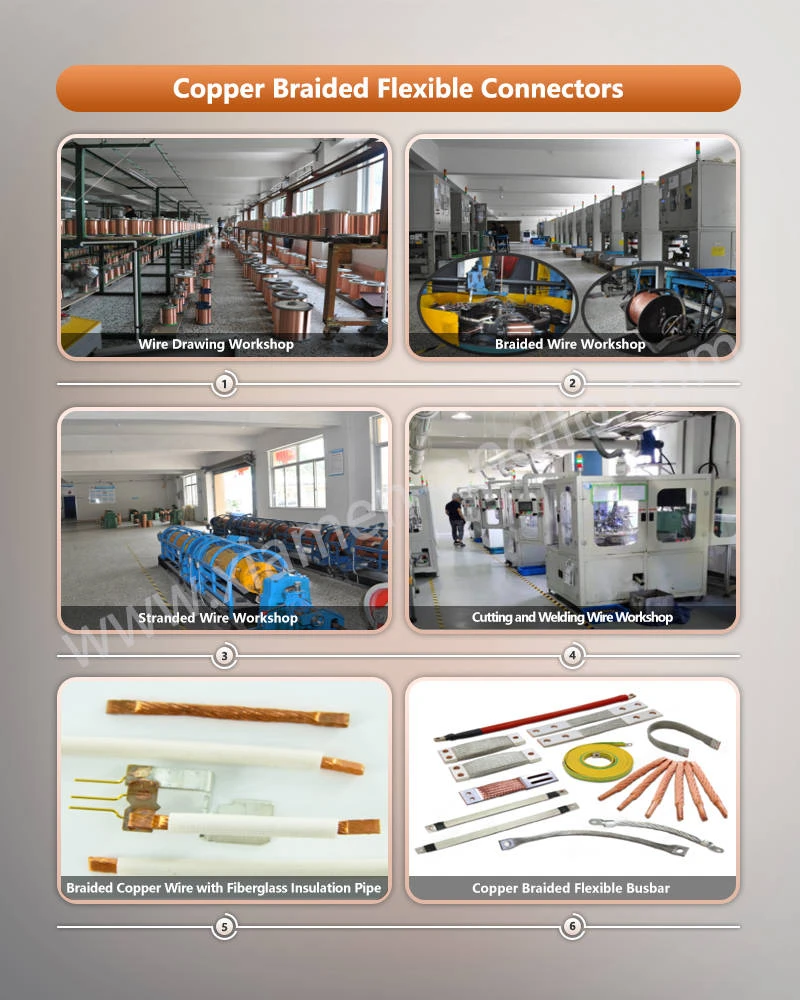

(Ii) țesut
Utilizați echipamente profesionale de țesut pentru a țese mai multe șuvițe de sârmă de cupru conform unei metode specifice de țesut. Metodele comune de țesut includ țesutul simplu și țesutul cu două. Țesutul simplu are o structură strânsă și un aspect neted; Twill țesutul are o mai bună flexibilitate și o rezistență la tracțiune. Densitatea de țesut este în general între 80% și 95%. O densitate de țesut mai mare poate îmbunătăți performanța generală a conectorilor flexibili împletiți de cupru, cum ar fi conductivitatea și rezistența mecanică.

(Iii) procesarea la capătul conexiunii
Crim: Plasați un capăt al conectorilor personalizați flexibili împletiți într -un terminal de cupru special sau conexiune de bare de cupru și utilizați instrumente profesionale de sertizare, cum ar fi cleștele de sertizare hidraulică, pentru a aplica o anumită presiune pentru a combina strâns terminalul de cupru sau bara de cupru cu firul împletit. În timpul procesului de sertizare, presiunea și timpul de sertizare trebuie controlate pentru a asigura o conexiune fermă. Valoarea de rezistență după sertizare ar trebui să îndeplinească cerințele standardelor relevante și, în general, nu depășește nivelul micro-OHM specificat.

Sudarea: pentru unele ocazii care necesită o fiabilitate mai mare a conexiunii, se va folosi tehnologia de sudare. Metodele comune de sudare includ sudarea arcului. Mai întâi, curățați partea de sudare pentru a îndepărta impurități precum uleiul și oxidul pe suprafață, apoi sudați firul împletit cu terminalul de cupru sauBarele flexibile împletiteÎn cadrul unui mediu de gaz de protecție (Argon) folosind un timp de sudare adecvat și timp de sudare. După sudură, sudura ar trebui să fie plină și netedă, fără defecte, cum ar fi îmbinările și porii de lipit la rece, iar rezistența și conductivitatea părții de sudare trebuie să îndeplinească cerințele de utilizare.

(Iv) post-procesare
Curățați bara de conexiune moale a sârmei de cupru finisate pentru a îndepărta impurități, cum ar fi fluxul și reziduurile de ulei la suprafață. Apoi, în funcție de mediul de utilizare și nevoile clienților, efectuați tratamentul de suprafață, cum ar fi placarea cu staniu, placarea argintului, etc. Placarea de argint poate reduce și mai mult rezistența la contact și poate îmbunătăți conductivitatea și este adesea utilizată în câmpuri precum echipamente electronice care necesită o conductivitate extrem de mare.

Conductivitate ridicată:Deoarece cuprul în sine are o conductivitate bună și marea zonă transversală conductoare formată prin împletitura mai multor șuvițe de sârmă de cupru, bara de bus de cupru flexibilă împletită funcționează bine în conductivitate și poate satisface nevoile de transmisie mare de curent. Rezistivitatea DC este în general în jur de 0. 017Ω ・ mm²/m (20 grade), ceea ce poate asigura o transmisie de curent eficientă și stabilă.

Flexibilitate excelentă:Structura țesută din mai multe șuvițe de sârmă de cupru fină oferă produsului o flexibilitate extrem de ridicată, care poate fi îndoită și răsucită în mod liber într -un anumit interval și se poate adapta cu ușurință la vibrații, deplasare și alte condiții în timpul funcționării echipamentului, evitând efectiv deteriorarea liniei cauzată de conexiunea rigidă și extinderea duratei de viață a pieselor de conectare.

O disipare a căldurii bune:Conductivitatea termică ridicată a cuprului permite barelor de cupru izolate flexibile să disipeze rapid căldura generată în timp ce efectuează curent, ceea ce ajută la menținerea temperaturii normale de funcționare a echipamentului și la îmbunătățirea stabilității și fiabilității echipamentului.

Rezistență seismică puternică:Într -un mediu de lucru vibrant, firul împletit de cupru poate absorbi și tampona energia de vibrație, poate reduce deteriorarea pieselor și echipamentelor de conectare cauzate de vibrații și va asigura stabilitatea transmisiei de energie.

Instalare ușoară:Caracteristicile sale moi și îndoite facilitează reglarea formei în timpul instalării pentru a se adapta la diferite cerințe de instalare și unghi, reducând dificultatea de instalare și îmbunătățind eficiența instalării.
