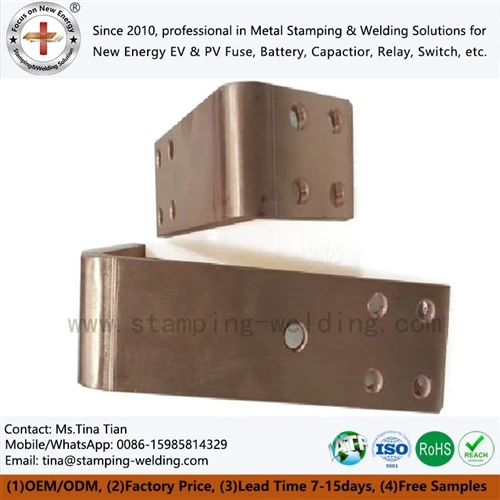

Împământare și distribuție a energiei electrice în substațiile de tranziție și tranzit feroviar

Pentru sistemele de tracțiune pe șine de 750 V și 1500 V CC, bara colectoare trebuie să controleze în același timp traseele de curent de defecțiune-, creșterea termică, forțele mecanice și spațiul liber de izolație. O bară de împământare a transportului feroviar nu este doar o bandă de cupru: secțiunea transversală, rezistența îmbinării, geometria de montare, tratamentul suprafeței și sistemul de izolare trebuie să fie adaptate la returul de tracțiune și arhitectura de împământare definite pentru instalare. EN 50122-1 abordează siguranța electrică, împământarea și circuitul de retur pentru instalațiile feroviare fixe, în timp ce EN 50122-2 abordează efectele curenților vagabonzi în sistemele de tracțiune DC.







O substație de tracțiune distribuie puterea de curent continuu prin conductori de-curenți mari, oferind în același timp căi controlate pentru legături de protecție și curent de defect. Prin urmare, barele de împământare și de distribuție a puterii au funcții electrice diferite chiar și atunci când sunt fabricate din clase similare de cupru.



Pentru o bară de împământare a transportului feroviar, revizuirea proiectării ar trebui să înceapă cu calea completă a curentului, mai degrabă decât cu tensiunea nominală a sistemului. Inginerul ar trebui să definească:



Tensiunea sistemului de 750V sau 1500V DC și coordonarea izolației aplicabilă.
Curentul de funcționare continuu, inclusiv reducerea-temperaturii ambientale.
Curentul de scurt-circuit posibil, durata defecțiunii și timpul de ștergere-dispozitivului de protecție.
Secțiune transversală-cupru, distanță între bare colectoare și configurație-conductoare paralele.
Rezistența îmbinării, preîncărcarea șuruburilor și starea-suprafeței de contact.
Topologie de împământare și legare în conformitate cu proiectarea instalației de tracțiune.
Distanțe de curgere și degajare la tensiunea maximă de funcționare.
Distanțare între suport mecanic și forțe electrodinamice în timpul scurtcircuitelor.
Protecție împotriva coroziunii pentru cupru, interfețe placate și hardware de montare.

EN 50122-1 acoperă în mod specific siguranța electrică, împământarea și circuitul de retur pentru instalațiile feroviare fixe. Pentru sistemele de tracțiune cu curent continuu, controlul curentului parazit necesită, de asemenea, luarea în considerare conform EN 50122-2.





Pentru aplicațiile de tracțiune cu curent ridicat-, cuprul pur C1100 este frecvent selectat acolo unde conductivitatea electrică și performanța termică domină decizia materialului. O țintă de conductivitate specificată în mod obișnuit pentru cuprul de-conductivitate ridicată este IACS 100%.



Temperatura reală a barei colectoare, totuși, nu este determinată numai de conductivitate. Rezistența îmbinării, presiunea de contact, starea suprafeței, geometria conductorului și disiparea căldurii pot deveni variabilele dominante.



Variabila de proiectare	Considerent de inginerie	Controlul tipic al producției
cupru C1100	Conductivitate electrică ridicată	Certificat de material și verificare de grad
Zona de-secțiune transversală	Determină densitatea curentului și creșterea termică	Desenarea-dimensiunilor controlate
Rezistența articulațiilor	Influențează încălzirea localizată	Contactați-inspecția de rezistență
Planeitatea barelor colectoare	Afectează sprijinul și contactul comun	Măsurarea planeității
Poziția găurii	Controlează alinierea ansamblului	CMM / inspecție optică
Tratarea suprafeței	Controlează coroziunea și stabilitatea interfeței	Verificarea grosimii stratului de acoperire/placare
Stare marginea	Previne deteriorarea izolației	Debavurare si inspectie vizuala



Pentru barele mari de cupru, o mică eroare dimensională se poate acumula în mai multe puncte de conectare. Pasul găurii, unghiul de îndoire, lățimea fantei și punctele de referință de montare trebuie, prin urmare, controlate din același sistem de date.







O bară colectoare își poate satisface cerințele de curent continuu-și totuși eșuează în timpul unui scurtcircuit. Forța electromagnetică dintre conductorii paraleli crește rapid odată cu curentul de defect, făcând ca distanța dintre suporturi, orientarea conductorilor și rezistența elementelor de fixare să facă parte din proiectarea electrică.



Pentru un aranjament simplificat-conductoarelor paralele, forța electromagnetică este aproximativ proporțională cu produsul curenților instantanei:



unde I reprezintă curentul și d reprezintă distanța dintre conductori.



Designul actual de scurt-circuit trebuie să utilizeze curentul de defecțiune potențial specific sistemului-, forma de undă, geometria conductorului și timpul de eliminare a protecției. O defecțiune de 25 kA și o defecțiune de 50 kA nu pot fi tratate ca o simplă problemă de proiectare mecanică de două-ori, deoarece curentul asimetric de vârf poate depăși valoarea RMS de scurt-circuit.



Din acest motiv, desenul barelor colectoare ar trebui să definească:

Distanța între suporturi în mm.
Grosimea și lățimea cuprului în mm.
Curent{0}}de scurtcircuit în kA RMS.
Curentul de rezistență maxim acolo unde este specificat.
Durata defecțiunii în ms.
Gradul de fixare și cuplul de strângere.
Material suport izolator și rating mecanic.
Garda minimă dintre conductor-la-conductor și conductor-la-la sol.





Tehnologia de conectare determină rezistența locală și distribuția termică.



Metoda de îmbinare	Aplicația principală	Control tehnic	Riscul principal
Îmbinare cu șuruburi	Conexiuni demontabile la substație	Cuplul și presiunea de contact	Creșterea rezistenței articulațiilor
Sudarea prin rezistență	Îmbinare repetitivă a componentelor din cupru	Curent, forță și timp de sudare	Deformarea-afectată de căldură
Lipire de argint rezistenta	Ansamblu cupru/contact	Controlul temperaturii de lipire și al umplerii	Udare incompletă
Sudarea cu laser	Compact Cu-la-Cu sau Cu-Al ansambluri	Puterea fasciculului, viteza și poziția focală	Variația porozității/penetrării
Sudarea prin difuzie moleculară	Interfețe laminate{0}}de înaltă integritate	Presiunea, temperatura și pregătirea suprafeței	Contaminarea interfeței



Pentru barele colectoare din cupru, îmbinarea ar trebui evaluată ca o interfață electrică, mai degrabă decât ca o simplă conexiune mecanică. Maparea rezistenței de contact, imagistica termică sub curent reprezentativ și examinarea metalografică pot identifica încălzirea localizată care ar putea să nu fie vizibilă în timpul inspecției dimensionale.



Solicitați o evaluare și o cotație DFM gratuite





Parametrul critic de proiectare pentru o bară de tracțiune nu este pur și simplu ampabilitatea sa nominală. Un desen de producție trebuie să definească modul în care conductorul se comportă atât în ​​timpul funcționării normale, cât și în timpul unui eveniment de defecțiune.



25–50 kA curent de defect și sarcină electrodinamică

În timpul unui scurtcircuit, conductoarele adiacente experimentează forțe electromagnetice atractive sau respingătoare, în funcție de direcția curentului. Aceste forțe se transferă direct în suporturile izolatoare, șuruburile de montare și coturile de cupru.



Prin urmare, o revizuire practică a designului barelor colectoare ar trebui să examineze întregul lanț de sarcină:

Conductor de cupru → punct de conectare → dispozitiv de fixare → suport izolator → structura cabinet/substație

Dacă sistemul de suport este prea flexibil, cuprul se poate mișca suficient pentru a reduce spațiul de izolare. Dacă bara este constrânsă rigid fără o reducere adecvată a tensiunilor, dilatarea termică poate transfera o forță excesivă în punctele de conectare.



Pentru ansamblurile cu curent ridicat-, trebuie controlate următoarele caracteristici dimensionale:



Parametru	Exemplu de control ingineresc
Grosimea cuprului	Control specific-desenului, de obicei mm-nivel
Lățimea barei colectoare	Specific-desenului
Diametrul gaurii	±0,05 mm sau cerință de desen
Pasul gaurii	±0,05–0,10 mm în funcție de montaj
Unghiul de îndoire	± 1 grad sau cerință de desen
Planeitatea	Specific-desenului
Înălțimea bavurilor	Controlat după ștanțare
Grosimea placarii	În funcție de-specificații
Rezistența articulațiilor	Valoarea de acceptare specifică-proiectului



Valorile de mai sus sunt exemple de control-producției, mai degrabă decât limitele de acceptare a căilor ferate universale. Specificația finală trebuie să urmeze calculul sistemului de tracțiune-și desenul clientului.





Selectarea materialului trebuie să urmeze funcția electrică și mecanică a fiecărei componente.



Proprietate	C1100 Cupru pur	C2680 alamă
Conductivitate electrică	Ridicat; specificat în mod obișnuit până la 100% IACS	Semnificativ mai scăzut decât cuprul pur
Avantajul principal	Purtătoare de curent și conducție termică	Rezistență mecanică și formabilitate
Rol tipic de bare colectoare	Conductor principal de alimentare	Hardware / componentă auxiliară formată
Incalzire cu rezistenta	Mai jos pentru secțiune transversală echivalentă	Superior
Comportamentul de ștampilare	Necesită controlul procesului pentru secțiuni groase	În general favorabil
Distribuție{0}}curentă ridicată	De preferat acolo unde domină rezistența scăzută	De obicei nu este prima alegere
Tratarea suprafeței	Staniu/nichel/argint în funcție de interfață	Staniu/nichel/alte finisaje specificate



O bară C1100 poate fi ștanțată mecanic, prelucrată CNC, îndoită, găurită sau prelucrată cu laser. Pentru producția de-volum mare, ștanțarea progresivă și formarea automată pot reduce variația dimensională atunci când geometria este potrivită pentru un proces bazat pe matriță-.



Ștanțare progresivă și inspecție CMM la ±0,01 mm

Barele complexe de împământare și de distribuție-puterii pot combina:

Perforarea găurilor.
Crestături și fante.
Îndoituri formate.
Caracteristici în relief.
Degetele de contact.
Referințe de montaj.
Zonele de tratare{0}}de suprafață.



Pentru geometriile repetitive, ștanțarea progresivă cu matriță poate integra operațiunile de perforare și formare. Caracteristicile critice trebuie apoi verificate folosind inspecția CMM sau instrumente de măsurare dedicate.



O toleranță de ±0,01 mm ar trebui specificată numai acolo unde interfața funcțională o cere. Aplicarea de toleranțe ultra-strânse la fiecare caracteristică crește costul sculelor fără a îmbunătăți neapărat performanța electrică.



Planul de inspecție ar trebui să clasifice dimensiunile în:

Dimensiunile CTQ - care afectează direct ansamblul electric sau mecanic.
Dimensiunile interfeței - care se potrivesc cu terminale, izolatori sau elemente de fixare.
Dimensiunile de referință - care controlează ansamblul din aval.
Dimensiuni ne-funcționale - controlate conform desenului, dar care nu necesită o precizie excesivă.

Această abordare aliniază inspecția de fabricație cu riscul real de asamblare.





Pentru aplicațiile feroviare, alegerea izolației nu poate fi separată de performanța la foc. Lista actuală BSI identifică BS EN 45545-2:2020+A1:2023 ca versiunea curentă pentru cerințele privind comportamentul la foc a materialelor și componentelor utilizate pe vehiculele feroviare. Standardul stabilește cerințele de reacție-la foc în funcție de nivelurile de pericol aplicabile și seturile de cerințe.



Pentru dulapurile electrice, echipamentele de tracțiune și ansamblurile de bare colectoare izolate, specificația poate combina:

Izolație-ignifugă.
Performanță scăzută la fum.
Cerințe privind materialele fără-halogeni, acolo unde este specificat.
rigiditate dielectrică.
Distanța de scurgere.
Distanța liberă.
Rezistenta la temperatura.
Rezistență de urmărire.
Retentie mecanica.

Expresia „fără-halogen” nu trebuie tratată ca echivalent cu conformitatea cu EN 45545. EN 45545-2 este un cadru de clasificare și testare, iar setul de cerințe aplicabile depinde de aplicația feroviară, categoria vehiculului și nivelul de pericol.



Evaluarea performanței la foc UL 94 V-0 și EN 45545

UL 94 V-0 și EN 45545-2 se adresează diferitelor cadre de conformitate. Un material cu o clasificare UL 94 V-0 nu ar trebui să fie reprezentat automat ca fiind conform EN 45545.



Cerinţă	UL 94 V-0	EN 45545-2
Domeniul primar	Clasificarea inflamabilității materialelor plastice	Comportamentul la incendiu al vehiculului feroviar
Aplicație	Inflamabilitatea-materialului	Cerințe specifice-materialelor/componentelor feroviare
Evaluarea fumului	Nu este echivalent cu clasificarea feroviară	Inclus în cerințele aplicabile
Toxicitate	Nu un înlocuitor direct	Relevant pentru seturile de cerințe aplicabile
Nivelul de pericol feroviar	Nu este definit	Definit prin cadrul EN 45545
Utilizarea achizițiilor	Cererea materialului	Specificație de conformitate feroviară



Pentru un ansamblu de bare colectoare de tracțiune, specificația de izolație ar trebui, prin urmare, să identifice materialul exact, grosimea, aplicarea, raportul de testare și setul de cerințe aplicabile EN 45545, în loc să se bazeze pe o descriere generică de „ignifug-”.



Epoxy Powder Coating and >15 kV/mm Rezistenta dielectrica

Acoperirea cu pulbere epoxidică poate oferi un strat izolator durabil pe componentele metalice atunci când grosimea acoperirii, pregătirea suprafeței și întărirea sunt controlate.



Variabilele de inginerie relevante includ:

Grosimea acoperirii în µm.
Curățenia substratului.
Rugozitatea suprafeței.
Temperatura de întărire.
Timp de vindecare.
Adeziune.
Rezistența dielectrică la rupere.
Acoperirea marginilor.
Găuri și metal expus.
Cicluri termice pe termen lung{0}.



A specified dielectric breakdown value such as >15 kV/mm ar trebui să fie tratată ca un material sau ca specificație de sistem care trebuie verificată conform metodei de testare aplicabile. Nu trebuie prezentat ca o cerință universală EN 45545.







Barele colectoare pre-găurite reduc munca de instalare și oferă locații de conectare repetabile pentru dulapuri de tracțiune, aparate de comutare CC și ansambluri de distribuție a energiei. Modelul găurilor ar trebui proiectat împreună cu geometria suportului izolator, mai degrabă decât adăugat după ce proiectarea conductorului este finalizată.



Geometria barei colectoare C1100 pre-forată și poziția găurii de ±0,05 mm

O bară de cupru pre-forată pentru substație de tracțiune include în mod normal găuri de montare, găuri pentru terminale, fante sau deschideri de conectare.

Relația critică este:



Model de găuri → poziție de sprijin → poziție terminală → data carcasei

Dacă aceste patru referințe nu sunt controlate din același sistem de date, se pot acumula toleranțe de instalare.

Pentru asamblarea automată sau semi-automatizată, poziția găurii poate fi controlată prin:

Matriță de ștanțare progresivă.
Poansonare CNC.
Tăiere cu laser.
Prelucrare CNC.
Dispozitiv de foraj dedicat.

Inspecția CMM este adecvată pentru verificarea primului-articol a barelor colectoare complexe tri-dimensionale, în special acolo unde coturile modifică poziția spațială a găurilor de montare.



Suporturi izolatoare la 1500 V DC și spațiu liber controlat

Suporturile izolatoare îndeplinesc trei funcții:

Mențineți poziția conductorului.
Rezistă la mișcarea electrodinamică în timpul defecțiunilor.
Mențineți separarea electrică în condiții normale și anormale.



Pentru un ansamblu de 1500 V DC, distanța necesară și distanțele de curgere nu pot fi atribuite numai din tensiune. Acestea depind de sistemul de izolație, condițiile de poluare, caracteristicile materialelor, altitudinea, categoria de supratensiune și standardele feroviare/electrice aplicabile.



Prin urmare, desenul ar trebui să definească distanțele minime necesare, mai degrabă decât să permită furnizorului să le selecteze în mod arbitrar.



Ansamblu de interconexiune Metro Power cu caracteristici de montare integrate



Un ansamblu de interconectare Metro Power poate combina:

Bară de cupru C1100.
Secțiuni de bare colectoare laminate.
Interfețe-placate cu staniu sau nichelat-.
Suporturi izolatoare.
Găuri de montare pre-forate.
Borne cu șuruburi.
Subcomponente-sudate cu laser.
Izolatie cu pulbere epoxidica.
Semne de identificare.



Pentru echipamente cu șine cu volum mare-, integrarea acestor funcții într-un singur ansamblu controlat poate reduce numărul de componente libere și poate îmbunătăți repetabilitatea instalării.



Solicitați o evaluare și o cotație DFM gratuite







Deși proiectele feroviare nu sunt reglementate automat de IATF 16949, un sistem de control al producției de calitate-auto poate oferi un cadru util pentru disciplina procesului, trasabilitate și control dimensional atunci când furnizorul deservește și clienții EV și industriali.



Pentru o bară de împământare pentru transport feroviar de producție, pachetul de calitate poate include:

Certificat de material.
Documentația RoHS / REACH acolo unde este specificat.
Inspecția primului articol.
Raport dimensional CMM.
Raport de grosime de placare.
Măsurarea rezistenței electrice.
Măsurarea grosimii stratului de acoperire.
Test de rezistență dielectrică.
Test de aderență pentru vopsire cu pulbere.
Înregistrările parametrilor de sudare.
Secțiune transversală metalografică-pentru îmbinări sudate.
Documentația PPAP de nivel 3, acolo unde este necesar prin contract.

CMM ±0,01 mm Inspecție și trasabilitate CTQ

Caracteristicile critice-pentru-calitatea ar trebui să fie conectate direct la planul de inspecție.



CTQ	Metoda de măsurare	Scopul tipic de control
Poziția găurii	CMM / sistem optic	Alinierea ansamblului
Grosime	Micrometru/cametru de grosime	Capacitate curentă și potrivire
Planeitatea	CMM / placa de suprafata	Contact de asistență
Unghiul de îndoire	CMM / ecartament de unghi	Valoarea cabinetului
Grosimea placarii	XRF	Interfață de coroziune/contact
Rezistenta de contact	Măsurarea cu patru-fire	Pierderi electrice
Grosimea acoperirii	Indicatorul de curent Eddy-	Consistența izolației
Rezistenta dielectrica	Bună-tester de pot	Izolație electrică
Pătrunderea sudurii	Metalografie/secționare	Integritatea comună



Pentru conexiunile cu curent ridicat-, inspecția electrică nu trebuie înlocuită cu inspecția dimensională. O bară colectoare poate îndeplini orice dimensiune a desenului și prezintă totuși o rezistență excesivă la interfață.



Documentația PPAP de nivel 3 pentru producția OEM

În cazul în care un client solicită PPAP Nivelul 3, transmiterea poate include:



Înregistrări de proiectare.
Documentația de modificare a ingineriei.
Diagrama fluxului procesului.
PFMEA.
Planul de control.
Studii MSA acolo unde este cazul.
Rezultate dimensionale.
Material și rezultate ale testelor de performanță.
Date privind capacitatea inițială a procesului.
Documentatie de laborator calificata.
Eșantion de piese de producție.
Mandat de prezentare a pieselor.



Conținutul exact al trimiterii trebuie să respecte manualul PPAP și cerințele contractuale ale clientului.





O secvență practică de dezvoltare pentru barele personalizate este:



Revizuirea desenelor 2D/3D → Analiză DFM → confirmare material → prototip/probă T1 → validare dimensională → testare electrică → lansare scule → producție pilot → PPAP → producție în masă



Pentru o bară imprimată, analiza DFM ar trebui să identifice:

Raza de curbură minimă.
Direcția granulelor acolo unde este cazul.
Direcția Burr.
Secvență de piercing.
Acces la instrumente.
Raportul resturi.
Formarea interferențelor.
Cerințe de placare.
Deformare după-procesare.



Pentru ansamblurile sudate, revizuirea ar trebui să identifice în plus accesul la sudare, intrarea de căldură, metoda de prindere, suprapunerea îmbinării, starea suprafeței și metoda de inspecție.



Obiectivul nu este doar producerea unei bare de cupru. Este de a stabili un proces de fabricație repetabil în care caracteristicile electrice, mecanice și de izolație să rămână în specificațiile convenite de la mostrele T1 prin producția de serie.



ISO 14001 și fabricarea controlată a cuprului

Prelucrarea cuprului necesită, de asemenea, controlul utilizării materialelor, al tratamentului chimic, al apelor uzate, al proceselor de acoperire și al deșeurilor de producție.



Acolo unde este necesar un sistem de management de mediu, ISO 14001 poate oferi cadrul de management pentru aceste activități de producție.



Pentru echipele de achiziții, documentația de mediu ar trebui să fie separată de dovezile-performanței produsului. Certificarea ISO 14001 nu dovedește în sine conductivitatea cuprului, rezistența dielectrică sau clasificarea la foc feroviar.



Lista de verificare a specificațiilor tehnice pentru barele colectoare de tracțiune 750V/1500V DC

Înainte de a elibera o comandă de achiziție pentru o bară de cupru de împământare pentru transportul feroviar sau o bară de cupru pentru substație de tracțiune, pachetul de inginerie ar trebui să definească:



Tensiune sistem: 750V DC / 1500V DC.
Curent continuu: A.
Curent potențial de scurt{0}circuit: kA RMS.
Curent maxim de scurt{0}circuit: kA, acolo unde este cazul.
Durata defecțiunii: ms.
Calitatea cupru: C1100 / echivalent specificat.
Conductivitate: obiectiv, cum ar fi 100% IACS, acolo unde este cazul.
Secțiune-transversală: lățime × grosime.
Model de găuri: datum-controlat.
Geometria îndoirii: unghi și rază.
Tratament de suprafață: staniu/nichel/argint/cupru gol.
Izolație: pulbere epoxidice / izolație turnată / alt sistem specificat.
Cerință dielectrică: specific-proiectului, cu metodă de testare.
Cerințe de incendiu: set de cerințe aplicabile EN 45545.
Fluiaj și degajare: valori calculate ale proiectului.
Distanța între suporturi: bazată pe încărcarea mecanică de scurt-circuit.
Inspecție: CMM, rezistență electrică, acoperire și teste dielectrice.
Documentație: FAI / PPAP Nivel 3 acolo unde este necesar.
Trasabilitate: lot de material, lot de producție și înregistrări de inspecție.



Cea mai fiabilă specificație de achiziție conectează fiecare cerință la o caracteristică măsurabilă, o metodă de inspecție și un criteriu de acceptare. Acest lucru împiedică termenii precum „conductivitate ridicată”, „rezistent la foc” sau „rodare grea-” să înlocuiască limitele de inginerie.





Ce documente sunt necesare în mod normal pentru producția de bare colectoare de tracțiune PPAP Nivel 3?

PPAP Nivelul 3 necesită în mod normal înregistrări de proiectare, flux de proces, PFMEA, plan de control, rezultate dimensionale, înregistrări ale testelor de material/performanță, MSA, acolo unde este cazul, piese de probă și PSW. Cerințele PPAP specifice-clientului au prioritate.



Cât durează un prototip T1 pentru o bară de cupru personalizată C1100?

Timpul T1 depinde de geometrie, cerințele de scule și tratamentul suprafeței. Prototipurile simple tăiate cu laser-sau CNC pot fi produse fără matriță progresivă, în timp ce barele colectoare ștanțate complexe necesită dezvoltarea de scule înainte ca piese reprezentative T1 să fie disponibile.



Cum estebară de cuprugrosimea placarii verificata in timpul productiei?

Grosimea placajului cu staniu, nichel sau argint poate fi verificată utilizând XRF sau o altă metodă validată de{0}}grosime a acoperirii. Locațiile de măsurare ar trebui să includă zone de contact funcționale și suprafețe reprezentative de producție, cu limite de acceptare definite în desen sau specificația de achiziție.
