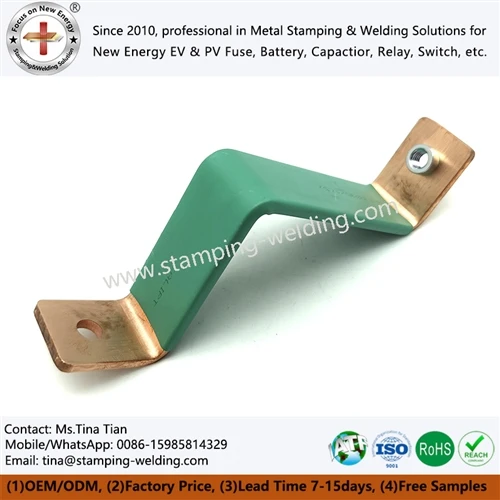

Conectori flexibili de expansiune din cupru pentru curent ridicat-pentru electrolizoare și topire grea

O bară de electrolizor 5000A+ nu poate fi tratată ca un conductor rigid de cupru atunci când ciclurile termice repetate modifică distanța dintre bornele fixe. O îmbinare de dilatare flexibilă din cupru, construită din folii subțiri de cupru, absoarbe mișcarea axială, menținând în același timp o cale de curent cu rezistență scăzută-; sudarea prin difuzie moleculară poate uni folii de cupru de 0,1 mm fără flux de lipire sau lipire. Pentru electrolizoarele cu curent înalt-și echipamentele grele de topire, obiectivul de proiectare nu este doar flexibilitatea, ci rezistența controlată, densitatea curentului, creșterea temperaturii, cursa mecanică și integritatea îmbinării.





























































Pierderea electrică a unei-conexiuni de curent ridicat este următoarea:

P = I²R

La 5000 A, chiar și o rezistență de 20 μΩ produce aproximativ 500 W de căldură la conexiune. Acest lucru face ca scăderea de tensiune la nivel de milivolt-și nivelul rezistenței micro{-ohm-variabile de proiectare relevante, mai degrabă decât elementele secundare de inspecție.



Căi de curent de 5000 A+ și conductivitate de cupru IACS 100%.

Pentru sistemele de electrolizor DC cu curent-înalt, cuprul este în general selectat deoarece cuprul electric de-puritate ridicată oferă o conductivitate foarte mare și acceptă căi de curent compacte.



Parametru	Considerent ingineresc tipic
Evaluarea actuală	5000 A+ continuu sau specific-aplicației
Material de cupru	C1100/cupru cu-înaltă conductivitate
Conductivitate	Până la aproximativ 100% IACS pentru material C1100 adecvat
Grosimea foliei	0,1 mm per strat de folie
Structura comună	Folii de cupru multiple paralele
Funcția principală	Compensare de dilatare termică și transfer de curent
Pierderi electrice	Determinat de rezistență, aria de contact și distribuția curentului
Inspecţie	Verificări dimensionale, rezistenței electrice și integrității sudurii



O structură de folie cu mai multe-straturi distribuie efortul mecanic pe numeroase straturi subțiri de cupru. În loc să forțeze o bară rigidă de cupru pentru a absorbi deplasarea termică, foliile individuale se flexează independent.



Acest lucru este relevant în special pentru stivele de electrolizatoare, conexiunile redresoarelor, sistemele de magistrală CC și echipamentele de cuptoare cu curent înalt-, unde temperatura conductorului se poate schimba semnificativ între pornire, funcționare constantă și oprire.



Folii de cupru de 0,1 mm și sudare prin difuzie moleculară fără flux

Un șunt de cupru sudat prin difuzie folosește folii de cupru stivuite care sunt îmbinate prin presiune controlată și energie termică. Obiectivul este de a crea o legătură metalurgică peste interfața foliei, mai degrabă decât să se bazeze pe o lipire separată sau un aliaj de lipit.



Pentru folie de cupru de 0,1 mm, controlul procesului devine important deoarece folia este suficient de subțire pentru ca starea suprafeței, planeitatea, distribuția presiunii și oxidarea să influențeze interfața lipită.



Un proces de sudare cu difuzie controlată ia în considerare în mod normal:

Puritatea cuprului și conductivitate electrică
Grosimea foliei și numărul de straturi
Curățarea suprafeței înainte de îmbinare
Presiunea de contact pe întreaga zonă de lipire
Temperatura de sudare și timpul de așteptare
Deformarea locală a stivei de folie
Formarea de oxid în timpul încălzirii
Continuitate-zonă legată
Rezistenta electrica dupa sudare
Rezistența mecanică și comportamentul la oboseală



Conexiunea rezultată nu conține un strat de lipit convențional care ar putea introduce o interfață electrică sau termică suplimentară.



Pentru aplicațiile cu curent ridicat-, obiectivul este o conexiune metalurgică largă, cu un transfer consistent de curent în zona de suprapunere proiectată.

















































































Controlul procesului bazat pe IEC 60269 și IATF 16949-pentru îmbinări cu curent ridicat



Ruta de producție trebuie să separe controlul materialului, formarea, îmbinarea și inspecția finală. Pentru cumpărătorii industriali, dovezile relevante de calitate ar trebui să fie legate de cerințele reale de aplicare și de desen și nu de un certificat de material generic.



Controalele tipice includ:

Verificarea materialului - calitatea, grosimea și conductibilitatea cuprului.
Pregătirea foliei - precizia dimensională, starea suprafeței și curățenia.
Controlul stivuirii - numărul foliilor, orientarea și suprapunerea proiectată.
Sudarea prin difuzie - controlul presiunii, temperaturii și ciclului.
Se formează - lungimea, lățimea, poziția găurii și geometria terminalelor finale.
Inspecția electrică - măsurarea rezistenței sau a căderii de tensiune-.
Inspecție mecanică - integritatea sudurii și verificarea dimensională.
Inspecție finală QA - CMM, inspecție vizuală și documentație PPAP-specifică clientului.



Pentru sistemele de calitate derivate din automobile-, disciplina de proces IATF 16949 și documentația PPAP de nivel 3 pot fi aplicate atunci când este specificat de client. Pentru proiectele de electrolizor industrial, planul de inspecție ar trebui să fie aliniat cu desenul aprobat, specificațiile tehnice și standardele electrice aplicabile.



Solicitați o evaluare și o cotație DFM gratuite





O bară rigidă de cupru are un coeficient de dilatare termică definit. Când cele două puncte de montare ale sale sunt constrânse mecanic, schimbarea temperaturii creează deplasare și stres, mai degrabă decât mișcare liberă.



Pentru un conductor cu lungimea L, dilatarea termică aproximativă este:

ΔL = × L × ΔT

unde:



ΔL=deplasare termică
= coeficient de dilatare termică
L=lungime inițială a conductorului
ΔT=modificarea temperaturii



Pentru cupru, coeficientul este de aproximativ 16–17 × 10⁻⁶/K, în funcție de material și intervalul de temperatură.

De exemplu, un conductor de cupru de 500 mm supus unei creșteri de temperatură cu 100 K poate experimenta aproximativ:

ΔL ≈ 0,82 mm

O conexiune rigidă trebuie să găzduiască această mișcare prin structura înconjurătoare, orificiile de montare, deformarea terminalelor sau solicitarea conductorului. În schimb, un rost de dilatare flexibil din cupru încorporează conformitatea mecanică direct în conexiunea electrică.



16–17 × 10⁻⁶/K Expansiune cupru și compensare termică-ciclului

Secțiunea flexibilă este de obicei proiectată ca un teanc de folii subțiri de cupru, mai degrabă decât o singură placă groasă de cupru.



Constructii	Comportament mecanic	Calea electrică	Considerente tipice de aplicare
Bară rigidă de cupru C1100	Flexibilitate scăzută	Conductor direct	Geometrie fixă
Stiva de folii de cupru laminat	Flexibilitate axială ridicată	Trasee paralele ale foliei	Mișcare termică
Conector din cupru împletit	Flexibilitate ridicată	Mai multe fire	Mișcare dinamică
Șunt de cupru sudat prin difuzie-	Secțiune de folie flexibilă cu terminale legate	Îmbinare metalurgică cu suprafață mare{0}	Sisteme de curent continuu-înalt



Stiva de folii permite îndoirea și mișcarea axială fără a necesita deformarea întregii structuri terminale.

Pentru o bară colectoare de electrolizor, rostul de dilatare ar trebui, prin urmare, să fie specificat cu mai mult decât curentul nominal nominal. Desenul de inginerie ar trebui să definească:

Curent continuu
Curent de vârf
Temperatura mediului ambiant
Temperatura conductorului
Ciclu termic așteptat
Mișcare maximă
Raza de curbură minimă
Geometria-găurii terminalului
Direcția de montare
Plic de instalare disponibil
Rezistența electrică necesară sau căderea de tensiune

5000A+ Densitate de curent și disipare a căldurii

La 5000 A, distribuția curentului printr-un conector flexibil depinde de secțiunea transversală-conductivă efectivă și de geometria interfeței.

Creșterea numărului de straturi de folie de cupru crește suprafața conductivă disponibilă. Cu toate acestea, simpla adăugare a foliei nu garantează o distribuție uniformă a curentului.

Tranziția terminală este deosebit de importantă. Dacă curentul intră într-o stivă de folie printr-o zonă îngustă, densitatea curentului local poate crește în apropierea regiunii de tranziție.

Din acest motiv, lățimea terminalului, suprapunerea foliei, zona de sudare și geometria-găurii de montare ar trebui evaluate împreună.



O revizuire practică a proiectării ar trebui să examineze:

Curent → terminal → zonă legată → stivă de folie → zonă legată → terminal

mai degrabă decât evaluarea secțiunii foliei în mod izolat.



Rezistență de 20μΩ și pierdere I²R la 5000A

Efectul rezistenței articulațiilor devine semnificativ la curent ridicat.



Rezistența articulațiilor	Căderea de tensiune la 5000A	Pierdere de putere la 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Aceste valori demonstrează de ce rezistența la contact și rezistența la sudură ar trebui incluse în planul de verificare a proiectării.



O reducere de la 20 μΩ la 10 μΩ nu reduce doar căderea de tensiune măsurată cu 50 mV. La 5000 A, reduce, de asemenea, pierderea rezistivă teoretică cu aproximativ 250 W la acea conexiune.



Performanța reală a câmpului depinde și de temperatura conductorului, presiunea de contact, starea suprafeței, forma de undă curentă și geometria instalației.



Descărcați specificația de proiectare a barei colectoare







Ansamblurile de folie subțire de cupru necesită controale dimensionale diferite față de barele de cupru prelucrate convențional.



Dimensiunile critice nu se limitează la lungimea și lățimea totală. Pentru un conector de expansiune, grosimea foliei, înălțimea stivei, planeitatea terminalului, poziția orificiului, lățimea sudurii și geometria-lungimii libere influențează instalarea și performanța electrică.



±0,01 mm Inspecție CMM pentru terminale de cupru

Pentru componentele terminale de precizie, dimensiunile selectate pot fi controlate la ±0,01 mm acolo unde este cerut de desenul aprobat și capacitatea de fabricație.

Inspecția CMM poate verifica:

Poziția-găurii de montare
Lățimea terminalului
Lungime totală
Paralelism
Planeitatea
Distanța-la-margine
Geometria terminalelor sudate
Profil format



Strategia de inspecție ar trebui să facă distincția între dimensiunile care afectează instalația electrică și dimensiunile care afectează jocul mecanic.



De exemplu, o toleranță de poziție a găurii de montaj-poate afecta direct alinierea ansamblului, în timp ce dimensiunea lungimii fără folie-afectează mișcarea termică disponibilă.



Cupru C1100 și alamă C2680: selecția materialului la 100% IACS

Cuprul și alama nu trebuie tratate ca materiale terminale interschimbabile.


Proprietate	C1100 Cupru pur	C2680 alamă
Conductivitate electrică	Ridicat; notele potrivite se pot apropia de 100% IACS	Sub C1100
Avantajul principal	Rezistență electrică scăzută	Rezistență mecanică mai mare și comportament la formare
Conductor de curent-înalt	Preferat	Depinde{0}}de aplicație
Conductivitate termică	Ridicat	Mai jos
Utilizare tipică	Bare colectoare, folii, șunturi	Terminale, piese electrice structurale
Pierdere{0}}de curent mare	Mai jos pentru geometrie echivalentă	Mai mare pentru geometrie echivalentă
Driver de selecție a materialelor	Performanta electrica	Cerințe mecanice/formare



Pentru o cale de curent de 5000 A+, C1100 este, în general, materialul de pornire atunci când conductivitatea electrică domină proiectarea. Alama poate fi luată în considerare acolo unde rigiditatea terminalului, rezistența la uzură sau cerințele de formare justifică utilizarea sa.



Selecția finală ar trebui să se bazeze pe cerințele electrice, mecanice și de mediu ale clientului.



Cerințe dielectrice de 15 kV/mm pentru ansamblurile izolate cu curent ridicat-

În cazul în care conectorul flexibil de cupru este instalat în interiorul unei carcase izolate, izolația trebuie evaluată separat de conductorul de cupru.

Sistemele posibile de izolare includ:

Acoperire cu pulbere epoxidica
Izolație din polimer laminat
Film PET
Film de poliimidă
PVC sau alte materiale izolante specifice aplicației-



Specificația dielectrică relevantă ar trebui menționată ca o cerință de testare, mai degrabă decât presupusă doar din numele materialului.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, împreună cu grosimea izolației, distanța de curgere, spațiul liber și îmbătrânirea mediului.



Pentru echipamentele de electrolizor de înaltă tensiune-, ansamblul complet-nu numai materialul de acoperire-ar trebui să fie luat în considerare în timpul calificării dielectrice.







Redresoarele cu electrolizor, sistemele de producere a hidrogenului și echipamentele grele de topire rareori împărtășesc învelișuri identice de bare colectoare. Prin urmare, un conector flexibil poate necesita terminale decalate, lățimi inegale ale terminalelor, stive de folie în trepte, suprafețe de montare înclinate sau secțiuni de expansiune asimetrice.



Procesul de inginerie ar trebui să înceapă cu desenul clientului și plicul de instalare, mai degrabă decât să forțeze aplicația într-o geometrie standard a conectorului.



Revizuirea 5000A+ DFM pentru șunturi de cupru offset și asimetrice

O revizuire DFM ar trebui să examineze:

Direcția de intrare-actuală
Zona de contact terminale
Diametrul găurii și toleranța de poziție
Număr-de straturi de folie
Lățimea foliei
Lungime liberă flexibilă
Mișcare necesară
Direcția de îndoire
Decalaj terminal
Dimensiunile zonei-sudate
Spațiul liber de instalare

Un design asimetric poate fi acceptabil din punct de vedere electric creând în același timp o solicitare mecanică excesivă dacă axa de mișcare neutră este poziționată prost.

Din acest motiv, deplasarea mecanică și distribuția curentului electric ar trebui revizuite împreună.



În-Nituire matriță și control al poziției terminalului de ±0,01 mm

În cazul în care terminalele de cupru încorporează componente metalice auxiliare, în-nituirea, ștanțarea sau formarea secundară pot fi integrate în calea de fabricație.

Controalele tipice ale procesului includ:

Ștanțare sau ștanțare progresivă
Controlul-înălțimii bavurilor
Formare
În-nituire, acolo unde este cazul
Preparare folie de cupru
Sudarea prin difuzie
Formarea terminalelor
Tratarea suprafeței sau izolarea
Inspecție CMM
Verificare electrica si mecanica

Pentru componentele ștanțate cu precizie, uzura sculelor ar trebui să fie monitorizată în raport cu dimensiunile critice, mai degrabă decât să se bazeze doar pe o declarație nominală de viață a matriței-.



PPAP Level 3 și IATF 16949 Documentation for Volume Production

Pentru proiectele auto sau derivate{0}}de automobile, documentația PPAP poate include:

Înregistrări de proiectare
Documentația de modificare a ingineriei
Diagrama fluxului procesului
PFMEA
Planul de control
Analiza sistemului de măsurare
Rezultate dimensionale
Material și rezultate ale testelor de performanță
Studii inițiale de proces
Eșantion de piese de producție
Aprobarea aspectului acolo unde este cazul
Mandat de prezentare a pieselor

PPAP Nivelul 3 este utilizat în mod obișnuit atunci când un pachet complet de trimitere este solicitat de către client.

Pentru aplicațiile de electrolizor industrial și de topire, documentația poate fi adaptată la acordul de calitate al clientului, mai degrabă decât aplicarea automată a unei structuri PPAP auto.



Solicitați o evaluare și o cotație DFM gratuite





Rosturile de dilatare cu curent ridicat-ar trebui validate în funcție de modurile de defecțiuni electrice și mecanice reale ale aplicației.

Planul de inspecție ar trebui să acopere atât materialul de cupru, cât și conectorul finit.



5000A+ Validare de creștere a rezistenței electrice și a temperaturii{2}}

Un program de validare a producției poate include:



Test	Scop de inginerie
Rezistenta DC	Verificați rezistența conductorului și a îmbinării
Măsurarea-căderii de tensiune	Cuantificați pierderile electrice la curentul specificat
Test de{0}}creștere a temperaturii	Evaluați performanța termică
Ciclul termic	Verificați compensarea mecanică
Inspecția integrității sudurii	Verificați continuitatea-zonei legate
Inspecție dimensională	Confirmați conformitatea desenului
Măsurarea CMM	Verificați geometria critică
Rezistenta de izolare	Verificați izolarea electrică
Rezistenta dielectrica	Verificați sistemul de izolație
Testarea mediului	Evaluați condițiile de funcționare specificate



Curentul exact, durata testului și limitele de acceptare trebuie stabilite din specificațiile produsului.



5000A de curent continuu și de testare termică-ciclului

Pentru un conector de expansiune cu curent ridicat-, o secvență de validare utilă este:

Rezistență inițială → încărcare controlată de curent → stabilizare temperaturii → oprire → răcire → ciclu termic → rezistență finală

Comparația dintre rezistența inițială și cea post{0}}test poate dezvălui o degradare pe care o inspecție unică dimensională nu o poate detecta.

Un conector care rămâne acceptabil din punct de vedere dimensional, dar dezvoltă o rezistență crescândă a interfeței, poate deveni totuși un punct de defecțiune termică în timpul funcționării de lungă-durată.


EN 45545 și UL 94 V-0 pentru selectarea izolației

Pentru echipamentele instalate în sistemele electrice de transport sau închise, cerințele de izolație pot implica standarde specifice de ignifugare-sau fum/toxicitate.

În funcție de aplicația finală, specificațiile pot face referire la:

UL 94 V-0
EN 45545
Cerințe de rezistență dielectrică
Rezistenta de izolare
Curaj și degajare
Clasa de temperatură
Rezistenta chimica
Îmbătrânirea mediului

Aceste standarde ar trebui să fie atribuite în funcție de categoria de echipamente și de piața de destinație. Numai un certificat de material nu stabilește conformitatea ansamblului finit.





Construcția corectă depinde de curent, mișcare, temperatură, geometria instalării și cerințele de validare.



Cerinţă	Direcția de inginerie recomandată
5000A+ continuu DC	Folie cu mai multe-strat C1100
Mișcare termică ridicată	Secțiune liberă flexibilă mai lungă
Spațiu limitat de instalare	Geometrie compactă a foliei multi-strat
Rezistență electrică scăzută	Cupru cu-conductivitate mare și zonă mare de lipire
Cicluri termice repetate	Stivă flexibilă de folie cu mișcare controlată
Puncte de montare decalate	Geometrie terminală formată/asimetrică
Carcasă de{0}}înaltă tensiune	Izolație definită, curgere și spațiu liber
Sistem de calitate auto	IATF 16949 / PPAP Nivel 3 conform specificațiilor
Geometrie terminală de precizie	Inspecție CMM
Îmbinare cu cupru fără flux{0}	Sudarea prin difuzie moleculară
Protecție împotriva coroziunii	Tratamentul de suprafață specific aplicației{0}
Sarcină mecanică mare	Geometria terminalului și optimizarea zonei de sudură



Prin urmare, îmbinarea de dilatare flexibilă din cupru trebuie specificată ca o componentă electro-mecanică completă, nu doar ca o bucată de cupru flexibil.





Pentru o evaluare corectă a DFM, pachetul de achiziții trebuie să ofere:



Curent continuu nominal
Curentul maxim de funcționare
Aplicație DC sau AC
Tensiunea de operare
Temperatura mediului ambiant
Temperatura maximă a conductorului
Interval de ciclu-termic
Mișcare necesară
Lungime liberă a conectorului
Dimensiuni terminale
Model de găuri
Calitatea cupru
Grosimea foliei
Cerință de izolare
Cerința{0}}de tratare a suprafeței
Țintă de rezistență electrică
Limita-de creștere a temperaturii
Cantitatea și cererea anuală
Standard de inspecție obligatoriu
Cerința PPAP
Cerințe de ambalare



Un desen, un fișier STEP sau un desen dimensional 2D este suficient pentru o examinare inițială a capacității de fabricație.



Pentru aplicații de peste 5000 A, conectorul trebuie evaluat ca parte a traseului complet al curentului. Geometria barelor colectoare, interfețele terminalelor, hardware-ul de montare și condițiile de răcire pot modifica substanțial rezistența măsurată și creșterea temperaturii.





Ce informații sunt necesare pentru a cita un rost de dilatare flexibil din cupru 5000A+?

Furnizați curentul nominal, tensiunea, gradul de cupru, grosimea foliei, dimensiunile terminalelor, modelul-găurilor de montare, mișcarea termică, intervalul de temperatură, cerințele de izolație și cantitatea anuală. Un desen 2D sau un fișier STEP permite o revizuire DFM mai precisă.



Cutie de 0,1 mmfolie de cupru fie sudată prin difuziefara lipit sau flux de lipit?

Da. Foliile de cupru stivuite de 0,1 mm pot fi îmbinate folosind sudarea cu difuzie moleculară controlată. Procesul utilizează presiune și energie termică pentru a forma o legătură metalurgică fără un strat convențional de lipit sau flux.



Pot fi furnizate îmbinările de dilatare din cupru cu formă personalizată-cu PPAP Nivel 3?

Da. La cererea clientului, producția poate fi organizată în jurul documentației PPAP de Nivel 3, inclusiv rezultate dimensionale, înregistrări de materiale, flux de proces, PFMEA, plan de control și date de validare a performanței.
