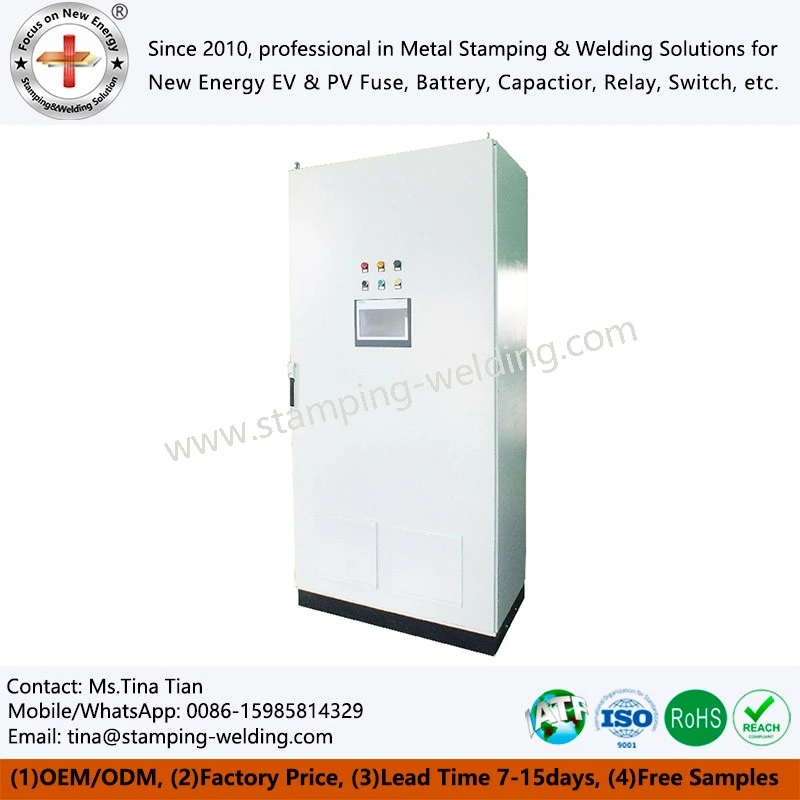

Cabinet PLC modular
Modular PLC Cabinet sunt unități de control-de inginerie special concepute pentru condițiile de operare exigente ale sistemelor de stocare echipate cu bioenergie (BESS), invertoare fotovoltaice și rețele de distribuție a energiei de-înaltă tensiune. Spre deosebire de dulapurile industriale generale, acest produs definește o arhitectură internă scalabilă și standarde de proiectare superioare de compatibilitate electromagnetică (EMC). Fiind gazdă fizică pentru controlere logice programabile (PLC), convertoare de frecvență (VFD) și module de comunicație, misiunea sa de bază este de a asigura integritatea semnalului și stabilitatea termică în condiții fluctuante ale rețelei, oferind un mediu precis de control logic și procesare a datelor pentru procesele de producție.
- Livrare rapida
- Asigurarea calității
- Serviciu Clienți 24/7
Introducerea Produsului
Modular PLC Cabinet sunt dulapuri de control integrate pentru controlere logice programabile. Spre deosebire de dulapurile PLC fixe tradiționale, acestea adoptă un cadru modular standardizat cu module funcționale separate. Ele pot fi configurate în mod flexibil în funcție de nivelul de tensiune, punctele de control, protocoalele de comunicație și cerințele privind nivelul de protecție ale noilor proiecte de energie și electronică de putere, realizând funcționalitate plug-and-play, extindere rapidă și operare și întreținere convenabile. De la selecția materialelor și procesele de fabricație până la controlul calității, acest produs este construit având în vedere fiabilitatea pe termen lung de-grad de inginerie-. Este potrivit pentru scenarii de testare fotovoltaică, eoliană, stocare a energiei, distribuție a energiei de joasă-tensiune și electronice de putere, echilibrând flexibilitatea adaptabilității tehnice, stabilitatea livrării loturilor și costurile controlabile-ciclului de viață. Este cabinetul de control standardizat preferat pentru inginerii de achiziții și sisteme.
Compoziția structurală
Sarcina principală-Unitate cadru rulment
Structura portantă de miez-dulapului este asamblată utilizând profile modulare de 25 mm în nouă-pliuri, combinate cu colțuri-de înaltă rezistență și grinzi întărite. Capacitatea totală de încărcare-suportă este de 80-150 kg, suportând stabil diverse PLC-uri și componente electrice grele. Suportă atât instalații pe podea-în picioare, cât și pe perete-și are găuri pre-forate pentru implementarea dulapului în paralel. Profilele sunt tratate cu materiale anti-alunecare și anti-statice, iar partea inferioară este echipată cu picioare reglabile. Rotile opționale sunt disponibile pentru poziționarea și calibrarea ușoară la fața locului, potrivite pentru medii industriale neuniforme.
Unitate de integrare electrică
Zona funcțională de bază a cabinetului adoptă un aspect de separare a curentului puternic și slab. Vine standard cu cinci componente de bază: șine de montare PLC, plăci de montare pentru partiții, bare colectoare, blocuri de borne și console de disipare a căldurii. Canalele și găurile de cablare standardizate-încorporate permit aranjarea separată a cablurilor de Categoria 3, eliminând interferențele electromagnetice. Numărul de module și terminale poate fi mărit sau micșorat după cum este necesar pentru a se adapta la cerințele diferitelor locații, iar spațiul de întreținere amplu este oferit pentru întreținerea ulterioară și înlocuirea componentelor.
Unități funcționale de protecție și auxiliare
Structura de susținere a funcționării-pe termen lung a dulapului include cinci componente majore: ușa dulapului, etanșările, disiparea căldurii, blocarea ușii și împământarea. Ușa dulapului are un design de etanșare încorporat, cuplat cu o bandă de etanșare de-densitate mare și o încuietoare a ușii în trei-puncte, obținând un nivel ridicat de rezistență la praf și apă. Este inclusă o grilă standard de disipare a căldurii prin convecție, cu filtre de ventilator opționale pentru a îndeplini cerințele de-putere mare de disipare a căldurii. Este încorporată-o bară de cupru dedicată cu împământare, care respectă reglementările de siguranță electrică, iar deschiderile pre-forate pentru componentele vizuale sporesc intuitivitatea operațiunii și întreținerii.
Funcții de bază
Logica si controlul fluxului
Înlocuiește circuitele de relee tradiționale, realizând un control secvenţial de înaltă{0}}precizie, legături logice și control al temporizării, adaptabil la scenarii precum pornirea și oprirea noilor echipamente energetice-, gestionarea încărcării și descărcării stocării de energie și protecția circuitului de distribuție a energiei.
Monitorizare-în timp real și protecție
Integrează mai multe protecții electrice, inclusiv suprasarcină, scurtcircuit, pierdere de fază, supratensiune, subtensiune și curent de scurgere; monitorizează curentul, tensiunea, temperatura și starea de funcționare în timp real; alarmează și deconectează automat circuitele în cazul unor anomalii pentru panoul PLC.
Comunicarea de la distanță și interacțiunea datelor
Suportă integrarea cu computere gazdă, ecrane tactile și platforme cloud, permițând monitorizarea de la distanță, depanarea parametrilor, înregistrarea datelor și trasabilitatea, adaptând Cabinetul PLC standard la nevoile de operare digitală și întreținere a energiei noi.
Module-foarte interschimbabile și întreținere convenabilă
Interfețele standardizate ale modulelor permit înlocuirea rapidă a modulelor defecte, fără a afecta funcționarea generală a sistemului, reducând dificultatea de întreținere a panoului de automatizare a cabinetului și pierderile de timp de nefuncționare.
Flux de procesare personalizat
Comparația desenelor și evaluarea procesului:Clientul furnizează desene structurale și electrice CAD/PDF/3D ale dulapului PLC modular. Echipa noastră tehnică efectuează evaluări de fezabilitate și costuri cu privire la modulul dulapului, nivelul de protecție, procesul de tablă și aspectul electric, oferind simultan sugestii de optimizare a producției pentru a atenua riscurile asociate cu adaptarea și procesarea ulterioară-site-ului.
Comandă de eșantion și plată anticipată a mucegaiului:După ce ambele părți confirmă oferta și soluția tehnică, clientul plasează o comandă de probă și plătește o plată în avans de 50% pentru matriță. Compania noastră inițiază apoi pregătirea matrițelor de tablă dedicate și a dispozitivelor de fixare pentru dulap, asigurând consistența preciziei între eșantion și produsele-produse în masă.
Dezvoltarea matriței și testarea probelor:Folosind propriul nostru atelier de matriță și -proces complet, finalizăm rapid dezvoltarea matriței, procesând, asambland și efectuând simultan depanarea electrică de bază a mostrelor din cabinet. Oferim 1-20 de mostre gratuite pentru client pentru a testa compatibilitatea structurală, performanța electrică și efectele instalării la fața locului.
Acceptarea eșantionului și plasarea comenzilor în bloc:După ce clientul confirmă că eșantionul este acceptabil, acesta plătește taxa de mucegai rămasă de 50%, plasează o comandă în vrac și plătește o plată în avans de 30%. Ambele părți finalizează specificațiile cabinetului, cantitatea, cerințele de protecție și ciclul de livrare.
Producția în masă și controlul calității:Inițiem producția de masă conform datei de livrare convenite, completând în mod independent lucrările din tablă, îndoirea, sudarea, cablarea electrică și testarea generală a mașinii. Respectăm cu strictețe sistemele de control al calității ISO9001 și IATF16949, ținând pasul cu programul de producție al clientului.
Plata finală și chitanța logistică:După ce producția produsului, testarea și ambalajul de protecție sunt finalizate, clientul plătește plata rămasă de 70%. Livrăm mărfurile la adresa logistică desemnată, urmărind starea logisticii pe tot parcursul procesului până când clientul semnează pentru mărfuri.
Ambalare și transport
Abordarea provocărilor puse de greleCabinet PLC modularși vulnerabilitatea componentelor lor electrice interne de precizie la impact, folosim ambalaje de protecție personalizate. Dulapurile mari sunt căptușite cu bumbac perlat de înaltă-densitate pe tot parcursul procesului de transport, securizate cu o cutie de carton îngroșată și palet din lemn masiv și întărite în continuare cu o peliculă rezistentă la umiditate- și legături de cablu. Acest lucru atenuează în mod cuprinzător riscurile de coliziuni, deteriorări cauzate de umiditate și deformare în timpul tranzitului. Colaborăm cu canale profesionale de logistică industrială, asigurându-ne că dulapurile sunt etichetate în mod clar ca fragile, rezistente la umiditate-și „cu susul în jos” pe parcursul întregului proces. Ambalajul nostru este adaptat la standardele de export pentru comenzile de peste mări, garantând că dulapurile ajung la locul proiectului nedeteriorate și îndeplinesc cerințele de siguranță a transportului pentru noi proiecte de energie și electronică de putere.
Contactaţi-ne
Pentru evaluarea desenelor de cabinet PLC modular, cotații în bloc sau soluții tehnice personalizate, vă rugăm să nu ezitați să contactați echipele noastre de inginerie și achiziții tehnice din noile domenii de energie și electronică de putere. Vom oferi servicii profesionale și eficiente.
