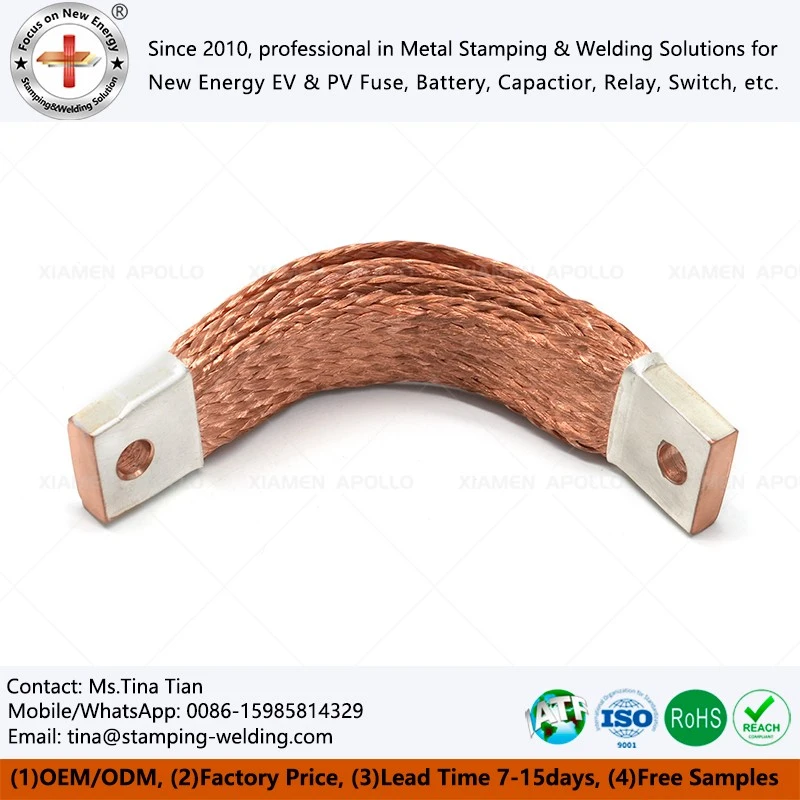

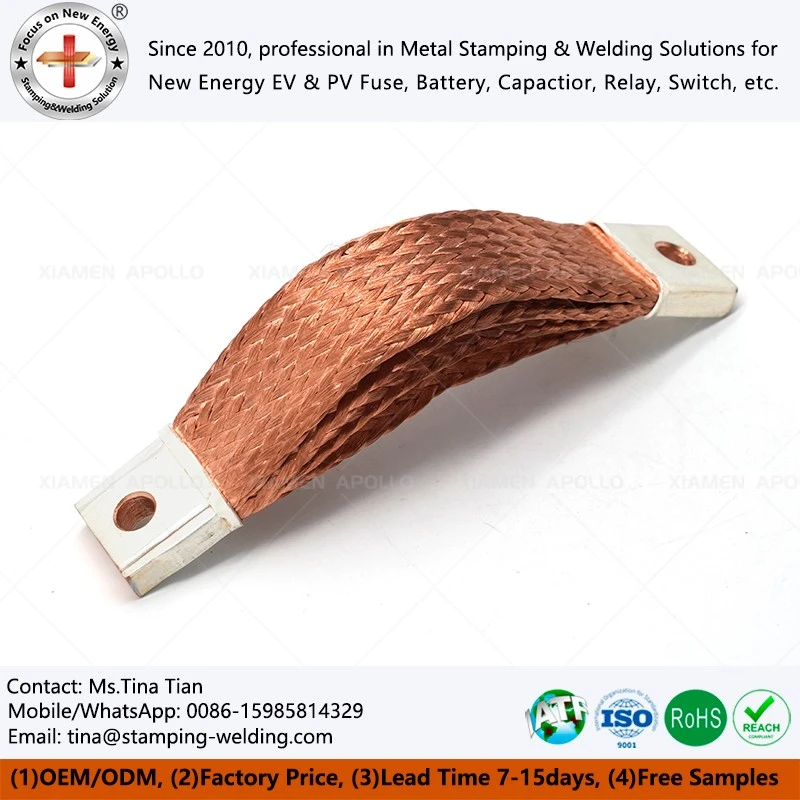

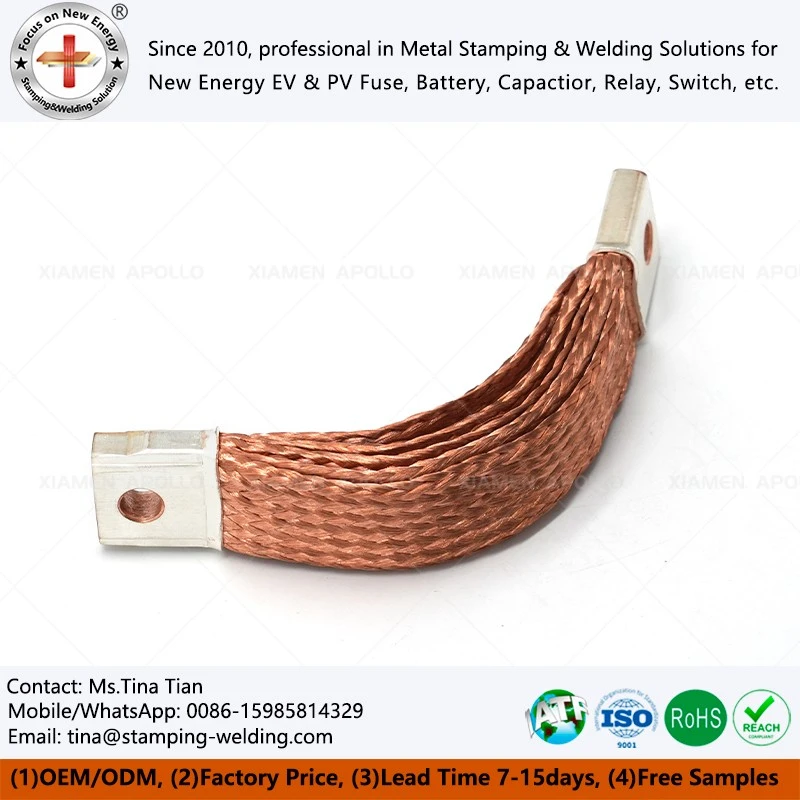

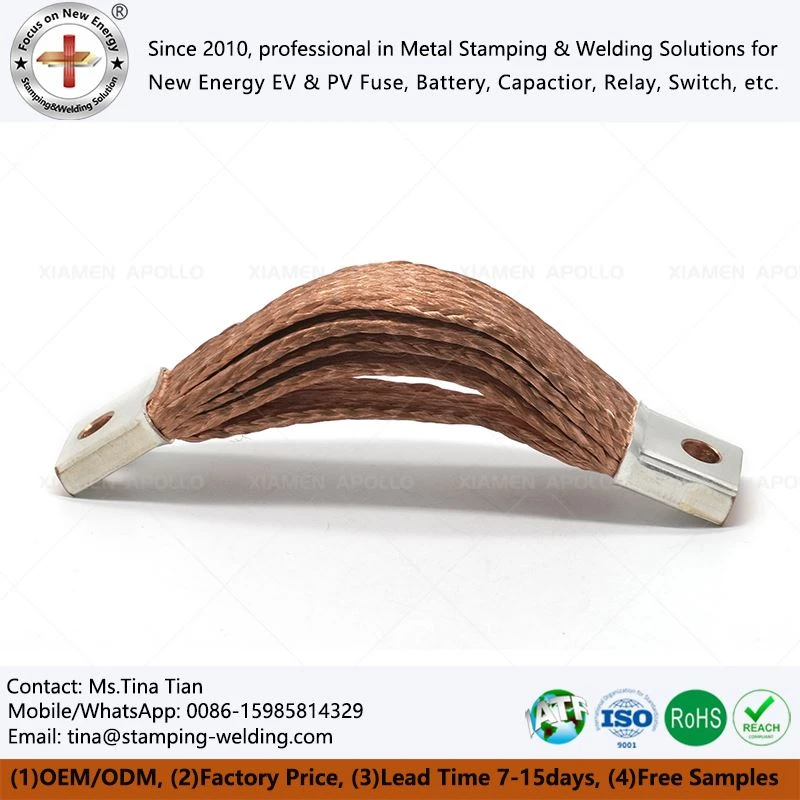

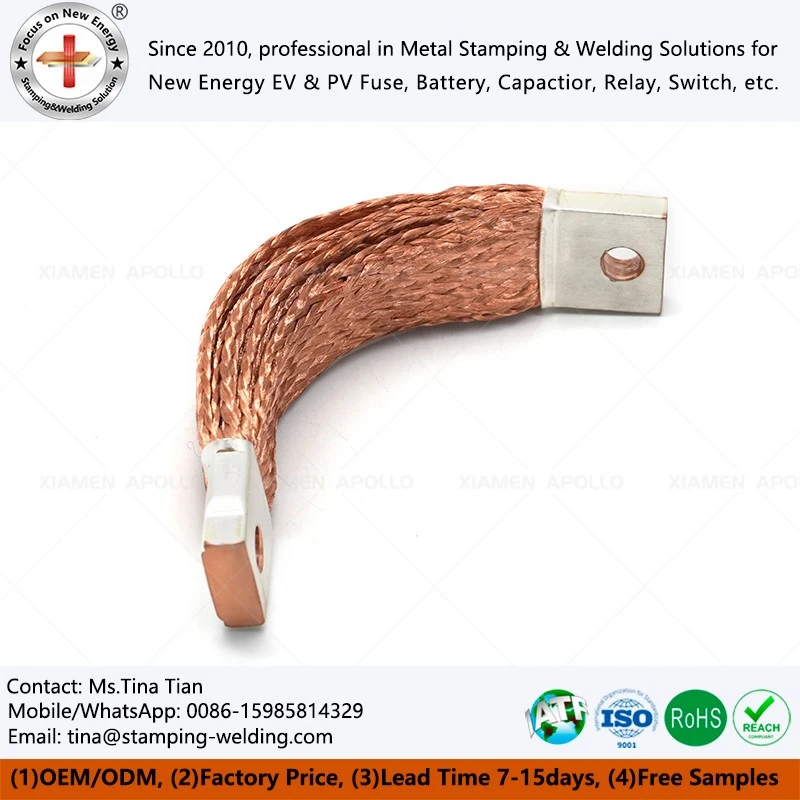

Conectori flexibili de sârmă împletită de cupru, cu capete sudate
Conectorii flexibili de sârmă împletită de cupru cu capete sudate sunt proiectați pentru conexiuni electrice flexibile de curent înalt-cu rezistență scăzută, rezistență la vibrații și conductivitate stabilă. Produsul are împletitură de cupru cu mai multe -toroane, capete terminale sudate, selecție optimizată a materialelor și procese de producție de precizie pentru EV, ESS, distribuție de energie și aplicații electrice industriale.
- Livrare rapida
- Asigurarea calității
- Serviciu Clienți 24/7
Introducerea Produsului
În mediile de distribuție a puterii cu vibrații mari-, expansiunea termică și oboseala mecanică determină adesea fisurarea sau slăbirea conexiunilor de bare colectoare rigide la suprafețele de contact. Acești conectori flexibili de sârmă împletită de cupru cu capete sudate folosesc sârmă de cupru roșu C11000 OFE cu mai multe -toroane (diametre 0,05 mm–0,15 mm) în profile plate sau rotunde pentru a absorbi mișcarea structurală dinamică. Terminalele sunt unificate în blocuri solide de contact prin sertizare la rece de un-tonaj mare sau prin sudură prin presa-rezistentă, eliminând metalul de adaos și rezistența suplimentară la contact. Xiamen Apollo Stamping Welding Technology Co., Ltd gestionează procesarea completă--la final-de la împletirea de precizie și formarea prin-la presă la electro-coasitor, placarea cu argint și manșonul personalizat din PVC, PET sau silicon. Echipa noastră de ingineri oferă recenzii complete DFM pentru a alinia-secțiunea transversală cu specificațiile de amperaj continuu pentru bateriile, transformatoarele și sistemele de împământare pentru vehicule electrice.
Specificații tehnice și standarde de materiale
| Categoria parametrilor | Atribut tehnic / Specificație | Material de bază / Interval de valori | Standard de inginerie | Metoda de testare și calitate |
| Materia primă și puritate | Tip conductor de bază | C11000 / E-Cu High-Purity Red Cupru (Cu mai mare sau egal cu 99,95%) | GB/T 5231 / ASTM B152 | Analiza chimică Spark OES |
| Secțiune transversală{0}conductorului | Calibre standard de sârmă | 15 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm²+ | DIN 46433 / ISO 2768-m | Microscop optic și măsurare cu șubler |
| Strand Construction | Diametrul și densitatea unui singur fir | fire de 0,12 mm; 80% – 95% Densitate de împletire | GB/T 5231 / ASTM B172 | Contor automat de fire și verificare a densității optice |
| Rezistență DC | Rezistenta electrica la 20 de grade | Mai mic sau egal cu 0,07 Ω/m (referință profil de 25 mm²) | IEC 60028 | Verificare rezistență micro-ohmmetrului |
| Capacitate de transport curent | Amperaj de funcționare continuă | 200 A – 250 A (profil de 50 mm² la temperatura de lucru de 70 de grade) | DIN 43671 / IEC 60512-5 | Test de creștere continuă a temperaturii |
Procesul de fabricație și managementul termic
Impletitură de sârmă cu mai multe -toroane
Mașinile de împletit cu viteză mare-împletesc fire de cupru C11000 cositorite sau goale de 0,05 mm–0,15 mm în țesături uniforme, de densitate redusă-, care maximizează raza de îndoire și durata de viață la oboseală pentru conectorii flexibili de sârmă împletită de cupru cu capete sudate.
Formare-terminale de presare la rece
Presele mecanice de -tonaj mare compactează capetele sudate în geometrii dreptunghiulare exacte, ștampinând profile precise ale orificiilor pentru șuruburi în conformitate cu imprimările 2D ale clientului pentru cablul de sârmă cu bandă de împământare împletită din cupru.
Linie de electro-placare
Placarea electro-in linie cu staniu sau argint creează o barieră uniformă, rezistentă-la coroziune peste fețele terminalelor expuse, prevenind oxidarea cuprului în timpul ciclurilor termice la-înaltă temperatură pentru barele colectoare împletite cu baterii flexibile plate pentru conectori de alimentare.
Geometria disipării termice
Secțiunea transversală-impletă-poroasă, plată, mărește raportul suprafață-suprafață-la-volum în comparație cu bara solidă, permițând aerului forțat să răcească conectorul în timpul supratensiunii continue.
Întrebări frecvente
Î: De ce să alegeți capete sudate în loc de terminale standard de sertizare ptConectori flexibili de sârmă împletită de cupru cu capete sudate?
R: Capetele sudate creează o conexiune stabilă din cupru-la-terminal cu rezistență electrică controlată. Acestea reduc riscurile de slăbire a firelor în timpul ciclurilor de vibrații și sunt potrivite pentru bateriile EV, sistemele ESS și ansamblurile electrice cu curent înalt-.
Î: Ce documente de calitate pot fi furnizate pentru proiectele de aprovizionare auto?
R: Fabrica acceptă sistemele de producție de cabluri electrice flexibile cu bare colectoare împletite cu cupru ISO9001 și IATF16949, cu rapoarte de inspecție dimensională, înregistrări ale testelor electrice, certificate de materiale și documentație PPAP disponibile în conformitate cu cerințele proiectului.
Î: Conectorii flexibili din cupru împletite pot fi personalizați pentru diferite valori nominale de curent?
A: Da. Secțiunea transversală-conductorului, straturile de împletitură, dimensiunile terminalelor, metoda de sudare și tratamentul de placare pot fi personalizate în funcție de sarcina curentă, spațiul de instalare și cerințele termice furnizate de desenele clientului.
Contactaţi-ne
Trimiteți-ne desenele dvs. CAD 2D/3D (STEP, DWG, PDF) sau cerințele actuale de capacitate pentru o evaluare DFM imediată, un plan de scule terminale și o ofertă directă de fabrică-în termen de 24 de ore.
