Concepte de bază și arhitectură hardware de bază
Cabinetul de aplicații este un set complet de echipamente de control cu controler logic programabil (PLC) ca nucleu, care este echivalent cu „creierul” sistemelor industriale. Emite instrucțiuni de control prin primirea-de semnale pe site și prin executarea de programe prestabilite pentru a realiza automatizarea proceselor industriale.
Arhitectura sa hardware este un întreg organic extrem de colaborativ, împărțit în principal în cinci categorii: prima este nucleul de control (gazdă PLC), care include CPU responsabil de calcul, memorie pentru stocarea programelor de sistem și a programelor utilizator, precum și interfețele de comunicare și programare.
Al doilea este sistemul de alimentare, care este responsabil pentru conversia puterii de curent alternativ în putere de curent continuu stabilă (cum ar fi DC 24V) pentru a furniza energie întregului cabinet. În ocazii importante, se va configura o sursă de alimentare de rezervă.
Al treilea este modulul de intrare/ieșire (I/O), care servește ca punte de schimb de semnal pentru a realiza conversia și izolarea semnalelor digitale și analogice.

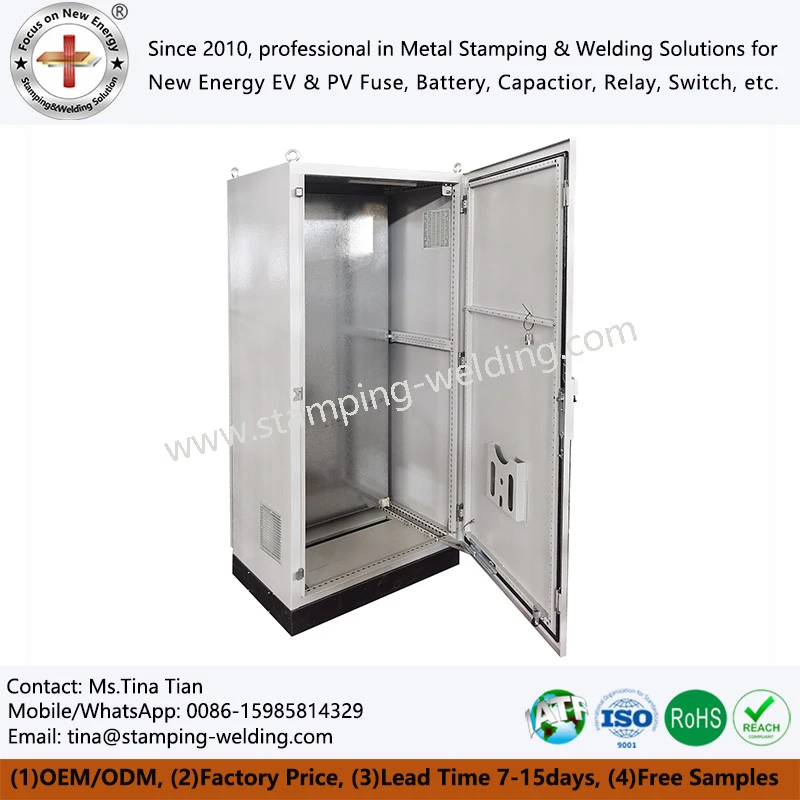

A patra este componentele electrice auxiliare ale componentelor dulapului PLC, inclusiv relee, contactoare, întrerupătoare, blocuri de borne și dispozitive de protecție la supratensiune, utilizate pentru amplificarea puterii, protecția liniei și cablarea standardizată; A cincea este structura cabinetului, care are niveluri de protecție corespunzătoare și funcții de ecranare electromagnetică. Urmează principiul separării interne a electricității puternice și slabe pentru a se asigura că componentele funcționează într-un mediu adecvat.
Principiul și caracteristicile cheie ale scanării ciclice
Esența muncii unui cabinet de aplicații este o buclă logică de scanare ciclică „intrare-ieșire”, întregul ciclu durând doar câteva zeci de milisecunde. În primul rând, în timpul fazei de eșantionare de intrare, starea semnalului-la locație este citită și stocată în registrul de imagine de intrare.
În al doilea rând, în timpul fazei de execuție a programului, CPU efectuează operații logice asupra datelor din registru în secvență și stochează rezultatele în registrul imaginii de ieșire.
În cele din urmă, în timpul fazei de reîmprospătare a ieșirii, rezultatele sunt transmise la actuator pentru a conduce acțiunea dispozitivului dintr-o singură mișcare.

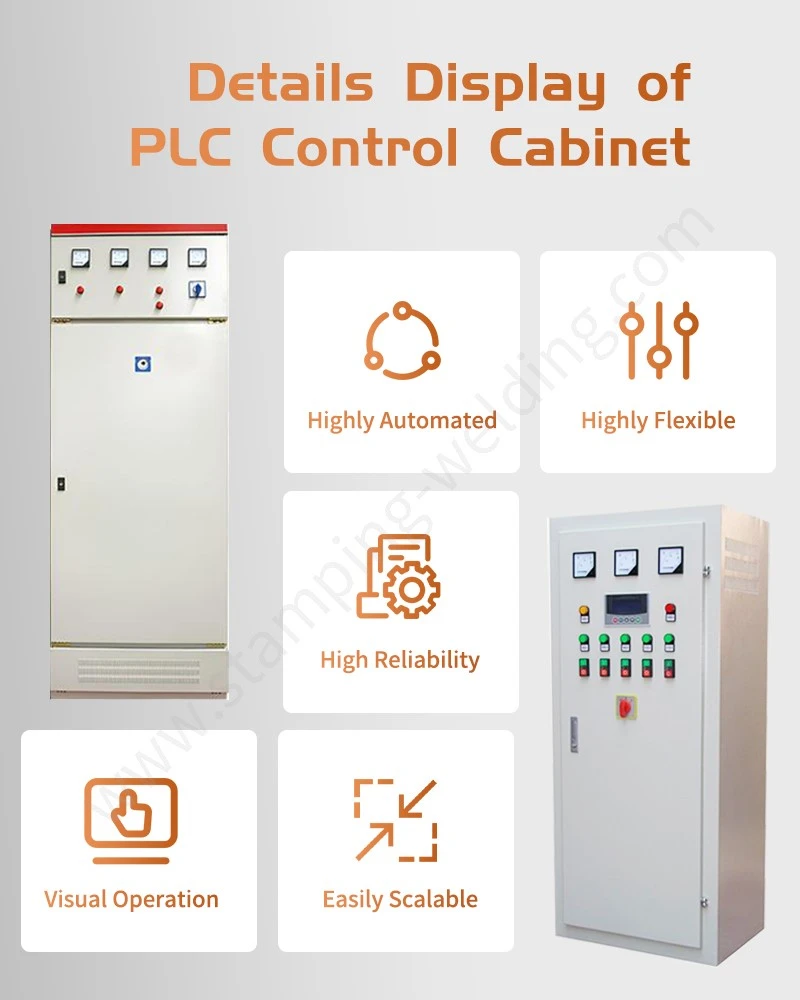

Pe baza acestui mecanism, cabinetul PLC standard prezintă caracteristici cheie care sunt potrivite pentru mediile industriale: în primul rând, fiabilitate ridicată, menținerea funcționării stabile timp de zeci de mii de ore în medii dure prin izolarea hardware și tehnologia de autodiagnosticare software.
În al doilea rând, programarea este flexibilă și ușor de extins, folosind limbaje grafice precum diagramele ladder. Modificarea programului nu necesită modificări hardware și acceptă extinderea funcțiilor modulare.
A treia este o bună interacțiune umană-cu computer și capacitatea de monitorizare de la distanță, care poate fi combinată cu ecranul tactil și computerul superior pentru a obține colectarea datelor și operarea de la distanță.
A patra este funcția cuprinzătoare de protecție a siguranței, combinată cu logica software și hardware pentru a obține oprirea de urgență a lanțului pentru situații anormale, cum ar fi supraîncărcare și depășirea limitelor.
Scenarii tipice de aplicații industriale
Cu capabilitățile sale puternice de control, dulapul sistemului PLC pentru canalizare a pătruns în diferite scenarii de automatizare. În industria de producție, servește ca nucleu al automatizării liniei de producție, controlând roboții, benzile transportoare și mașinile-unelte CNC pentru a lucra împreună, îmbunătățind eficiența producției și ratele de promovare.
În domeniul energiei, detectarea defecțiunilor și declanșarea automată sunt utilizate pentru arderea cazanului, reglarea turbinei și transmiterea și distribuția echipamentelor de generare a energiei pentru a asigura o putere stabilă.
În ingineria municipală, este responsabil pentru pornirea automată a pompelor de apă din sistemul de alimentare cu apă și drenaj, conectarea echipamentelor de proces din stațiile de tratare a apelor uzate și controlul luminilor stradale și al semnalelor de circulație.
În industriile de proces, cum ar fi industria chimică și metalurgică, dulapurile cu panouri PLC asigură funcționarea în siguranță a echipamentelor cu risc înalt-, cum ar fi vasele de reacție și cuptoarele metalurgice, printr-o reglementare PID precisă și o logică strictă de control al interblocării.
În domeniul alimentației și medicamentelor, este utilizat pentru a controla echipamentele de sterilizare și umplere, pentru a asigura curățenia procesului de producție și pentru a realiza trasabilitatea conformității parametrilor cheie ai procesului.
Puncte cheie pentru întreținerea zilnică și depanarea
Întreținerea științifică și depanarea sunt esențiale pentru a asigura funcționarea stabilă-pe termen lung a dulapului de control al automatizării. Întreținerea zilnică necesită oprire regulată-pentru a curăța praful din interiorul carcasei, pentru a preveni scurtcircuitele sau disiparea slabă a căldurii; Verificați în mod regulat stabilitatea sursei de alimentare principale și comutați tensiunea de alimentare, strângeți sau înlocuiți bornele cablurilor slăbite sau oxidate; Asigurați-vă că ventilatorul de răcire funcționează corect și că temperatura și umiditatea mediului ambiant îndeplinesc standardele; În același timp, este necesar să faceți în mod regulat backup pentru programele utilizatorului și să înlocuiți prompt bateriile interne de rezervă care au ajuns la sfârșitul duratei de viață.
Când apare o defecțiune, trebuie urmat principiul „extern înainte de intern, hardware înainte de software”: mai întâi verificați dacă sursa de alimentare externă a declanșat, dacă-senzorii sau motoarele de pe amplasament sunt deteriorate și dacă butonul de oprire de urgență a fost declanșat incorect; Dacă exteriorul cabinetului PLC modular este normal, observați starea luminilor indicatoare ale modulului PLC și utilizați software pentru a citi codurile de eroare pentru a localiza problemele cu modulul hardware; În cele din urmă, monitorizați starea registrului de imagini online prin intermediul software-ului și remediați treptat erorile logice ale programului.
